Quaenam est materia carbonis contenta ferri ductilis?

Contentum carbo carbonis altiorem graphitizationem iactationum promovere potest. Cum graphita figuram sphaericam sumit, industriam in applicationibus mechanicis haurire potest et sic physicas proprietates machinationis emendare.

Carbo carbonis contentum ferri ductilis plerumque altus est, ut stannum id ferreum carbonis efficiat. Ad ferrum missum industrialis, proprium carbonis contentum iugis ab 2% ad 3.9%, cum carbonis aequipollens inter 4.1% et 4.7%. principales partesductile ferri dejectionesCompositio chemica ferri ductilis principaliter quinque elementa continet communia: sulphur, phosphori, pii, carbonis, et manganese. Applicatio contenti carbonis inductile ferri dejectiones: Maxime notandum est quod, si materias liquefactionem parando, si paries dejectus est tenuis, et residua moles sphaeroidis elementorum magna vel parum inoculata est, contentum sumi debet ad modum superiorem, alioquin inferior modus adhibeatur. Eligendo carbonem aequivalentem prope eutecticum punctum non solum fluiditatem ferri fusilis sed ductilis auget, augens carbo aequivalens etiam auget facultatem ferri fusilis in solidificatione auto-compensationis propter auctam expansionem graphitizationem. Sed nimis alta contentus carbonis graphite fluitans ducere potest.

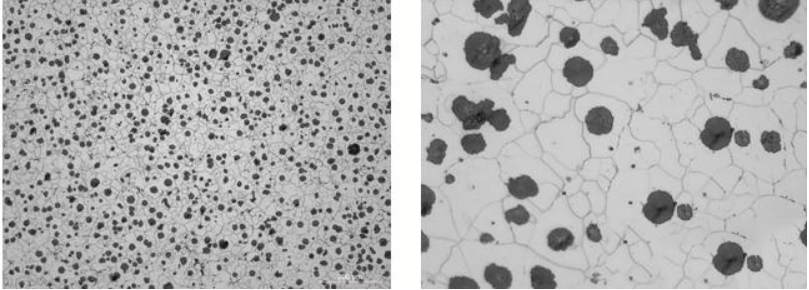

Ideo, ex observatione empirica, terminus superior carbonis aequipollens in ferro ductili attingitur cum graphite fluitans in ferro fusili servatur (a temperatura circa 1200°C). Impact carbonis contentum in effectu ferri ductilis: contentum carbo in ductili ferreis iacturis attingit quantitatem graphite praecipitatam in solidificatione, quae significat magnitudinem vel numerum graphitarum sphaerarum mediocris. De more carbo contentumductile ferri dejectionesvagatur inter 2% et 3.9%, sed cruciale est intelligere impulsum reducendi carbo contentorum in proprietatibus mechanicis ferrum iactum. Haec consideranda sunt in structura, dimensionibus, crassitudine muri, et erroribus in parietis crassitudine, parietum planorum adjacentium.ductile ferri dejectiones. Reducendo carbonem contentum in ferro ductile ab circiter 4% ad 2.5% potest leviter augere vires distrahentes et vires (circa 23 ad 31 N/mm) auget et etiam elongationem per 5% circiter auget, cum incrementis notabilium in ictum valorum.
