Influentia morphologiae graphiae in ferro fuso in effectu

Cum graphite in ferrum dejectum lancinatum est, aequiparatur ut magnam vim graphitae in matrice ferro emancidat, quod aequivalet tot rimas ferreas in matrice habere. Quia graphite valde humilis vires, plasticitatem et spissitudinem habet, mechanica proprietas ferri dejecti sunt relative pauperes; Cum graphite in ferrum fusum est sphaericum, effectus secans et vis concentratio graphite sphaerici in matricis ferro valde imminuuntur, et proprietates mechanicae insigniter emendantur; Cum graphite in ferrum fusum est in figura rosulae, effectus graphitae rosulae informis in vulva decrescit sectio, et mechanicae meliores sunt quam ferrei cinerei missi.

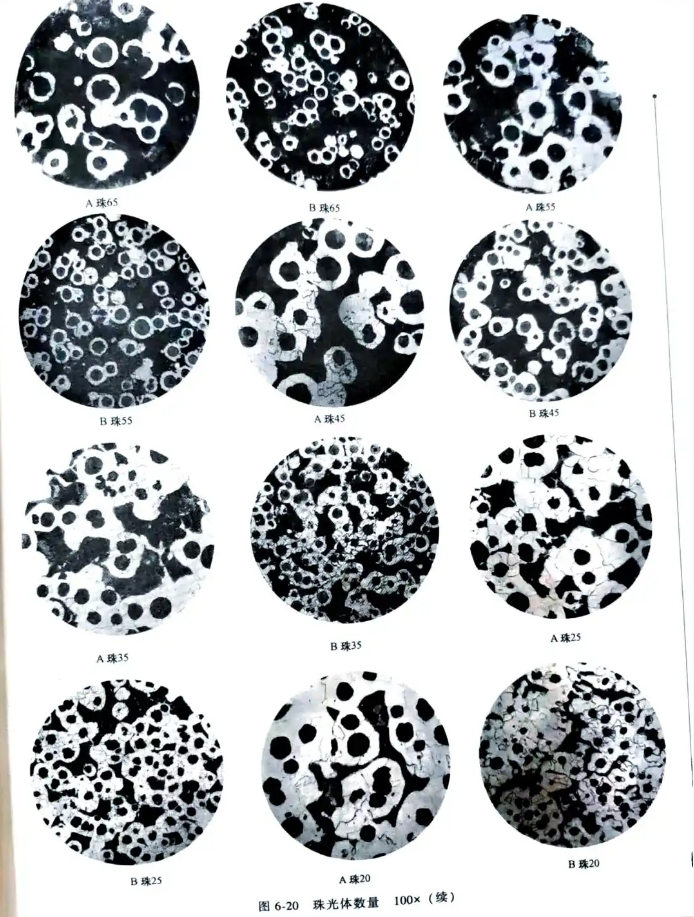

Figura graphitae in ferro fusili significantem ictum in suis proprietatibus habet. Graphite momentum est momenti in ferro fusili, et eius figura, magnitudo, et distributio omnes passiones ferri jacientes physicas et chemicae afficiunt. Praesentia graphitae decrescere ducit in robur et duritiem ferri missilis, dum eius plasticitas et durities augetur. Causa est, quia graphita ipsa est molle minerale, et praesentia eius continuum vulvae ferreae fusi hebetat, eoque altiorem vim materiae minuit. Eodem tempore, praesentia graphitei ferrum iactum facilius deformabile reddit, augens eius plasticitatem et duritiem.
